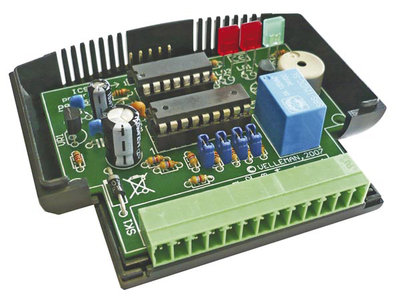

Deze toepassingsmodule lijkt klein maar zijn prestaties zijn groots - alles hangt af van uw programmeringvaardigheden.
Vanaf nu kunt u zelf uw eigen toepassing ontwerpen zonder u zich druk te maken over de hardware. Alle bufferingangen en -uitgangen zijn gebruiksklaar. De module is uitgerust met een led, een relaisuitgang en een zoemer.

Ontwerp uw eigen automatisering, controller, autotoepassing…
U hebt enkel één van onze programmers nodig: VM134 of K8076

Kenmerken

9 vrij programmeerbare in-/uitgangen (4 in-, 5 uitgangen)
PIC16F630 microcontroller van Microchip®
led-indicatie voor voeding en relaisuitgang
1 vrij programmeerbare led-indicatie
on-board minizoemer voor geluidssignalen
on-board ICSP™-connector voor de programmering
PIC™-programmer ondersteunt PIC16F630

Specificaties

voeding: 12VDC (niet-gestabiliseerd) / 100mA
4 ingangen (met spanningsdetectie)
spanning inganssignaal: 5 - 24VDC, @ 4K7
4 NPN transistoruitgangen (open collector, sink):
- stroom transistoruitgang: max. 100mA elk
- directe 12V relaissturing mogelijk (veiligheidsdiode is niet nodig)
1 relaisuitgang met NO/NC-contact (2A)
snelheid microcontoller: vaste 4MHz interne oscillator
afmetingen: 80 x70 x 25mm
