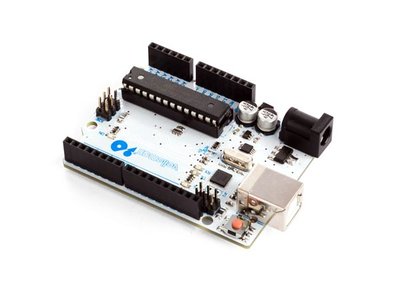

ATmega328 UNO ONTWIKKELBORD WPB100

De WPB100 (Arduino® Uno compatibel) is een microcontroller board, gebaseerd op de ATmega328. Deze beschikt over 14 digitale in-/uitganspinnen (waarvan er 6 gebruikt kunnen worden als PWM-uitgangen), 6 analoge ingangen, een 16 MHz kristaloscillator, een USB-aansluiting, een voedingsaansluiting, een ICSP-header en een resetknop. De board heeft alles wat nodig is om de microcontroller aan te sturen: aansluiten op een pc met een USB-kabel of voeden met een AC-naar-DC-adapter of een batterij.

Kenmerken

• 100% compatible with Arduino® UNO

Specificaties

• microcontroller: ATmega328
• werkspanning: 5 VDC
• ingansspanning (aanbevolen): 7-12 VDC
• ingansspanning (max.): 6-20 VDC
• digitale I/O-pinnen: 14 (waarvan 6 inzetbaar als PWM-uitgang)
• analoge ingangen: 6
• DC-stroom per I/O-pin: 40 mA
• DC-stroom per 3.3 V-pin: 50 mA
• flashgeheugen: 32 KB (ATmega328) waarvan 0.5 kB voor de bootloader
• SRAM: 2 kB (ATmega328)
• EEPROM: 1 kB (ATmega328)
• kloksnelheid: 16 MHz
• lengte: 68.6 mm
• breedte: 53.4 mm
• gewicht: 25 g
